Gewinde-Schnellkupplungen

Gewinde-Schnellkupplungen für sichere und flexible Leitungsverbindungen

Gewinde-Schnellkupplungen ermöglichen das schnelle Verbinden und Trennen von fluidführenden Leitungen und erleichtern damit die Handhabung technischer Systeme. Sie eignen sich für Anwendungen, bei denen Leitungen mit Gewindeanschluss flexibel angeschlossen oder bei Bedarf wieder getrennt werden sollen. In unserem Sortiment finden Sie verschiedene Ausführungen, Größen und Materialien, um die Kupplung passend zu den Anforderungen Ihrer Anwendung auszuwählen.

Verschiedene Serien und Materialien

Unsere Gewinde-Schnellkupplungen sind in den Serien Large, Medium und Small erhältlich. Je nach Ausführung stehen unterschiedliche Werkstoffe zur Verfügung:

• Acetal (AC)
• Glasfaserverstärktes schwarzes Nylon (GFBN)
• Natürliches Kynar (NK7)
• Polypropylen ohne tierische Bestandteile (PP)
• Polysulfon (PPSU)

Die Materialauswahl ermöglicht es, die Kupplung an die Anforderungen der jeweiligen Anwendung und des eingesetzten Mediums anzupassen. Die konkrete Eignung sollte anhand der Materialeigenschaften und der Betriebsbedingungen geprüft werden.

Ausführungen und Gewindeanschlüsse

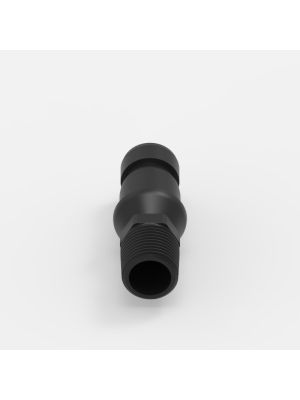

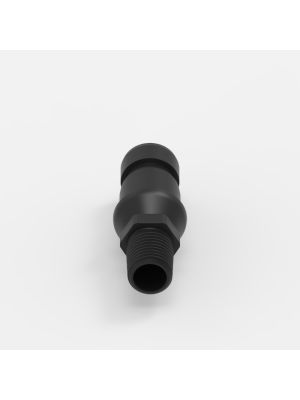

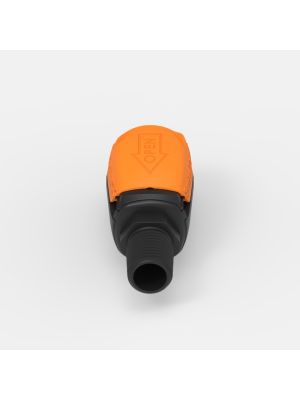

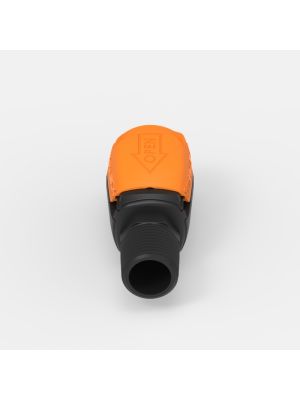

Für unterschiedliche Einbausituationen bieten wir männliche und weibliche Kupplungsausführungen. Je nach Bedarf ist die Wahl zwischen einem offenen Durchgang und einer Variante mit integriertem Verschlussventil möglich. Ein Verschlussventil kann dazu beitragen, den Medienfluss beim Trennen der Kupplung zu unterbrechen. Ob diese Funktion für eine Anwendung ausreicht, hängt von der jeweiligen Konstruktion und den Betriebsbedingungen ab.

Die verfügbaren Anschlussgrößen umfassen NPT-Gewinde in folgenden Abmessungen:

• 1/8" NPT
• 1/4" NPT
• 3/8" NPT
• 1/2" NPT

O-Ringe und Federn passend zur Anwendung

Neben dem Kupplungskörper sind auch die Dichtungs- und Federwerkstoffe wichtige Auswahlkriterien. Je nach Ausführung sind O-Ringe aus Buna-N, EPDM, Silikon, Silikon ohne Schmierstoff oder Viton erhältlich. Bei den Federn können Varianten aus Edelstahl 302 oder nichtmetallische Ausführungen gewählt werden.

Bei der Auswahl sollten insbesondere die Medienverträglichkeit, die Temperatur, der Druck und die Anforderungen an die Dichtung berücksichtigt werden. Bei Anwendungen, bei denen Schmierstoffe vermieden werden sollen oder metallische Bestandteile unerwünscht sind, können die entsprechenden Materialvarianten relevant sein.

Die passende Gewinde-Schnellkupplung auswählen

Für die Auswahl der richtigen Kupplung sind der benötigte Gewindeanschluss, die Baugröße, die gewünschte Kupplungsseite sowie die Anforderungen an den Medienfluss entscheidend. Auch die Kompatibilität der Werkstoffe mit dem verwendeten Medium und den Betriebsbedingungen sollte geprüft werden.

Mit unseren Gewinde-Schnellkupplungen bieten wir verschiedene Kombinationsmöglichkeiten für unterschiedliche Leitungs- und Fluidanwendungen. Nutzen Sie die verfügbaren Auswahlmerkmale, um eine passende Ausführung für Ihr System zu finden.
